一、產品型號：LNTL-5000,3000,2000

二、產品名稱：微機控制彈簧拉壓試驗機

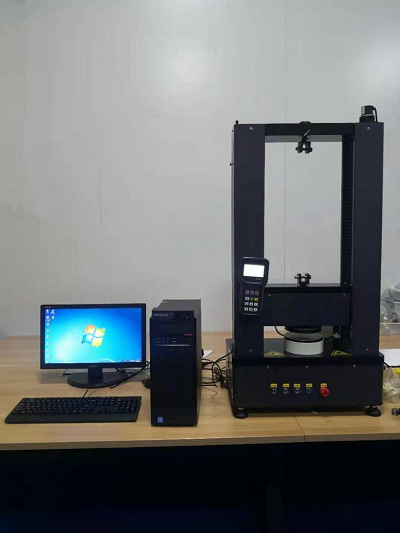

三、參考圖片：

四、性能特點：

LNTL-5000微機控制彈簧拉壓試驗機，主要用于拉簧、壓簧、碟簧、波形彈簧、塔簧、板簧、卡簧、片彈簧、氣彈簧、模具彈簧、異形彈簧、橡膠件等彈性體的拉力、壓力、位移、剛度等力學性能的測試。專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。試驗機主機與輔具配套齊全，操作方便，性能穩定可靠。計算機控制端全閉環控制，通過控制系統、傳動系統、減速系統、測控系統、采集系統等完成試樣的各種力學性能試驗。

根據不同的彈簧設計要求，輸入已知參數，就可自動實驗，試驗完成后自動返回試驗初始位置。用戶只需一次性輸入試驗參數，就可實現實驗過程中除更換彈簧外的所有自動化操作，具有非常高的測試效率。可以進行以下參數設置：

1)設定試驗力，檢測彈簧的變形量

2)設定變形量，檢測彈簧的試驗力

3)設定試驗力，檢測彈簧的剩余高度

4)設定彈簧的剩余高度，檢測彈簧的試驗力；可以對彈簧設定預壓縮高度進行預壓縮，預壓縮次數可以隨時設定。

5)zui多可以設置10個檢測點（可以設定進回程檢測）。

6)彈簧變形量的檢測以工作壓盤接觸彈簧為準。

7)對傳感器引起的變量可以補償，即傳感器和整機剛度引起的變形量不影響位移的精度。

8)有過載自動停機功能；

控制部分

1)用計算機屏幕顯示，試驗機的全部操作應借助計算機屏幕，通過計算機鍵盤和鼠標完成，計算機屏幕顯示試驗力、位移、橫梁移動速度、試驗機工作狀態等，并具有快捷鍵操作。

2)具有實時采集數據、數據運算處理，并提供數據儲存、檢索、統計、打印等功能，能實時顯示，繪制試驗力—變形曲線、能進行曲線放大或縮小，曲線的局部放大，并且用戶可在放大區域內通過鼠標拖動來實現放大曲線的平移，具有曲線打印預覽以及人工修整等功能。

3)對于彈簧的試驗，應自動計算壓縮彈簧的分段剛度P/。計算公式如下：

彈簧的剛度  P/=（P2—P1）/（F2—F1）

4)根據用戶要求打印各種試驗報表（報表格式由用戶提出）。

五、依據標準：

1.JB/T?7796-2005?《彈簧拉壓試驗機》

2.JJF 1134-2005 《專用工作測力機校準規范》

3.GB?13634-2016-T 《試驗機檢驗用測力儀的校準》

4.JJG?144-2007 《標準測力儀檢定規程》

六、主要技術指標：

1.zui大試驗力：    5000N,3000N,2000N

2.試驗力測量范圍：    百分之1—100FS

3.試驗力分辨力 1/±500000（全程分辨力不變）

4.試驗力zui小讀數值：      0.1N

5.位移變形zui小讀數值： 0.001mm

6.試驗力示值誤差：        ≤百分之±1

7.示值重復性誤差：    ≤百分之±1

8.試驗調速范圍：  0.01-300mm/min

9.拉伸壓縮行程范圍：      300mm

10.上下壓盤尺寸：         100mm

11.主機形式：    門式臺式結構

12.主機尺寸：          約550×350×1000mm

13.試驗機重量：            約120kg

14.供電電源：              AC220V±百分之10 50Hz

15.噪聲聲級：              ≤60dB（A）

16.試驗機精度級別： 1級

17.裝配電氣外觀：          符合國家標準GB/T 2611

18.包裝運輸：              符合機械部標準 JB/T 6147
